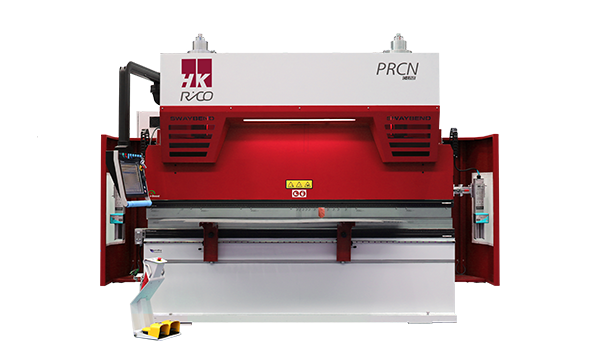

コンパクト型折り曲げ機

SwayBendシリンダーの使用で精密な加工誤差の補正が可能
S-boosterによる復帰速度増加 (200 mm/s)
H-box 高剛度フレームの適用で変形率60%減少

制御/ Delem社
- 8軸自動、精密制御
- 2Dおよび3Dグラフィックビュー
- 17" カラータッチスクリーン
- オートツーリング選択
- 2ポートUSBインタフェース
- 2D DXF インポート
- スタンバイ機能 (エネルギー効率向上)
クランピング/PromecamまたはWILA社
- 上段および下段のクイッククランプ、Promecamシステム
- 上段および下段WILAクランプ、WILA TIPS (選択仕様)
- LED ツールロケータ
- 角度測定、レーザーチェック（選択仕様）
- ワーピングの最小化
H-box Frame
- 精密性保障のためのH型高剛度フレーム
- シリンダー近くに位置したH型
- Monoblockの変形防止
Back Gauge System / X, R, Z 軸
- 精密、迅速な位置制御 (Serve Motor)
- Stroke : 750(1,120)mm
- Speed : 500mm/s
- Repositioning : 0.02mm
- R Axis : 200mm
- System : Ball Screw Type
- SPA : Rear Supports (Option)
- BGR / BGT (Option)
Sway Bend and Triple Guide
- Sylinder軸の積載ストレス減少
- Rotary JoinでY軸のLevel傾斜度減少
- 中央、両側面のGuide SensorでRamの方向性が増加
S-booster /折り曲げ、復帰速度向上
- Ramの下向き、上向き速度増加Booster
- 折り曲げ速度最大70%向上 (PRCN30160)
- 復帰速度最大35%向上 (PRCN30160)

	Bending length	Tonnage	Throat depth	Beam stroke	Daylight	Daylight2*	Fast	Bending	Return (RS)	RS S-Boost*	Oil capacity	Back gauge stroke	Motor Power	Total length (A)	Total height (B)	Total width (C)	Distance between frames	Heigth under the floor (C)	Aprox. weight
	Bending length	Tonnage	Throat depth	Beam stroke	Daylight	Daylight2*	Y axis speed				Oil capacity	Back gauge stroke	Motor Power	Dimensions					Aprox. weight
	mm	Ton	mm	mm	mm	mm	mm/s				Lts	mm	kW	mm					kg
PRCN 30160	3100	160	400	300	500	540	200	0-10/17*	155	205	230	750	15	4120	2965	2220	2600	0	12220
PRCN 30250	3100	250	400	350	570	610	180	0-10/17*	130	205	390	750	19	3940	3440	2020	2600	0	18080
PRCN 35250	3600													4440			3100		19720
PRCN 40250	4100													4940			3100		20310
PRCN 30300	3100	300	400	350	570	610	180	0-10/17*	130	205	470	750	30	3960	3440	2020	2600	0	19130
PRCN 35300	3600													4460			3100		20730
PRCN 40300	4100													4960			3100		21410
PRCN 35400	3600	400	400	400	620	660	170	0-10	120	-	380	750	30	4480	3755	2395	3100	0	25980
PRCN 40400	4100	400	400	400	620	660	170	0-10	120	-	380	750	30	4980	3755	2395	3100	0	26900
PRCN 35450	3600	450	400	400	620	660	150	0-10	105	-	380	750	30	4480	3735	2395	3100	0	27000
PRCN 40450	4100	450	400	400	620	660	150	0-10	105	-	380	750	30	4980	3735	2395	3100	0	27670
PRCN 35500	3600	500	400	400	620	660	140	0-10	105	-	380	750	30	4500	3735	2395	3100	0	28320
PRCN 40500	4100	500	400	400	620	660	140	0-10	105	-	380	750	30	5000	3735	2395	3100	0	29310
