レーザー溶接の合理的なソリューション

Scout scan welding system
ビジョンシステムを通じる便利な溶接で既存レーザー溶接の限界を克服

特徴

インラインスキャンビジョンの構成図
- カメラがレーザー経路を追跡
- レーザーとカメラが同じ経路を移動
- アルゴリズムソフトを通じ精密な位置把握が可能
- ミクロン水準の正確度までレーザー位置補正が可能
システム原理
- 1カメラを通じるイメージキャプチャー
- 2物体図案
- 3物体溶接
自動整列機能
- 1物体図案
- 2検査体制
- 3位置離脱
- 4自動位置補正
品質検査機能
- 1溶接前/後のイメージキャプチャー
- 2比較イメージ抽出
- 3抽出したイメージで溶接品質検査
アプリケーション
- 1平面金属板ディスプレイの回路切断が可能
- 2突合せ溶接が可能
- 3マイクロ溶接/高精密の点溶接が可能
- 4円形/楕円/長孔溶接が可能
- 5ウォブル溶接が可能

主要仕様

	Scout-100	Scout-200	Scout-300
波長	1064nm
レーザー連結方法	QBH
最大レーザーパワー	300W(@1064nm)	2.0W(@1064nm)	5W(@1064nm)
開口面寸法	10mm	20mm	30mm
溶接速度	2.5m/s	1.0m/s	0.7m/s
Fセターレンズ	F-100/F-160/F-254	F-160/F-254/F-420	No f-theta(Z-axis control)-Dynamic Focusing
拡散距離	30mm/60mm	100mm/120mm	160mm
Z軸オフセット	N/A	N/A	+/-30mm(defocus)
作業空間	Up to 110 x 110mm	Up to 180 x 180mm	Up to 240 x 240mm
スキャン解像度	6um(@F-100)	70um(@F-100)	100um
視覚解像度	6um	20um	100um
視覚イメージ	Black/White	Black/White	Color
CDD個数	1	1	4
インプットパワー	100~230VAC. 50/60Hz
冷却方式	Air cooling	Water/Air cooling	Water/Air cooling
消耗量		Water : 6L/Min Air : 25L/Min	Water : 6L/Min Air : 25L/Min
インターフェース	XY2-100	XY2-100	XY2-100

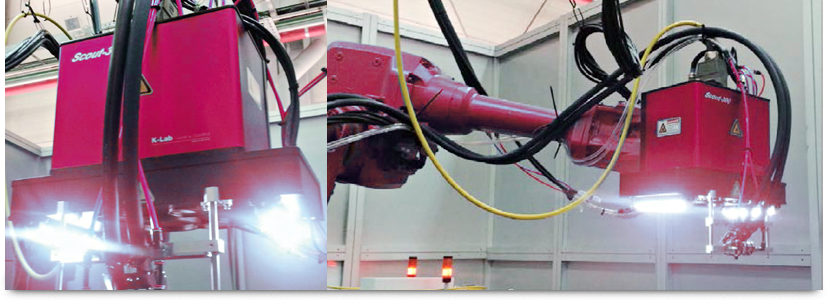

作業現場

Division	F100	F160	F254	F240	F-600(Only Scout-300)
Scan Field(mm)	30 X 30	50 X 50	110 X 110	180 X 180	240 X 240
Scan Resolution	6um	10um	30um	70um	100um

∧
